Pompa AODD, atau Air-Operated Double-Diaphragm Pump, adalah jenis pompa perpindahan positif (positive-displacement) yang digerakkan oleh udara terkompresi melalui dua diafragma yang saling bersilangan.

Pompa AODD YAMADA menawarkan keamanan, efisiensi, dan daya tahan tinggi. Pompa ini menjawab kebutuhan industri modern dengan solusi tanpa listrik, perawatan cepat, dan kompatibilitas luas.

AVAILABLE FOR SALES & RENTAL

Cara kerja pompa AODD Yamada, lapis demi lapis

Gulir untuk menyaksikan siklus diafragma Yamada AODD dari dalam - dua diafragma bergantian, spool udara yang berbalik, dan aliran fluida melalui ball check valve, semuanya digerakkan tanpa motor listrik.

01 · Tanpa motor listrik

Pompa AODD digerakkan udara terkompresi, bukan listrik.

Dua diafragma bergantian mendorong fluida. Tidak ada motor, tidak ada poros berputar, tidak ada seal mekanis. Aman untuk area klasifikasi ledakan ATEX dan tahan dry-run.

02 · Konstruksi bolted

Empat baut menahan satu rumah pompa kedap bocor.

Body polypropylene, aluminum, atau SS316. Diafragma Santoprene atau PTFE tergantung fluida service. Diperbaiki di lapangan dengan kunci pas standar.

03 · Cross-section

Belah pompa: dua chamber, dua diafragma, satu spool udara.

Chamber kiri dan kanan terhubung lewat shaft tengah. Spool udara di tengah membagi udara terkompresi bergantian ke sisi belakang setiap diafragma.

04 · Stroke 1

Udara dorong diafragma kiri ke luar: discharge.

Fluida di chamber kiri terkompresi, ball check atas terangkat, fluida mengalir ke discharge manifold. Diafragma kanan ditarik ke dalam: ball check bawah terangkat, fluida masuk lewat suction.

05 · Spool berbalik

Pilot signal flips: spool bergeser ke posisi sebaliknya.

Saat shaft mendekati ujung travel, pilot valve memicu spool udara. Sisi tekan dan sisi exhaust bertukar dalam waktu di bawah 0,1 detik. Suara khas tek-tek-tek AODD berasal dari sini.

06 · Stroke 2

Sekarang giliran diafragma kanan yang mendorong.

Fluida di chamber kanan terkompresi keluar lewat ball check atas. Diafragma kiri ditarik kembali, menyedot fluida baru lewat ball check bawah. Siklus terus berulang.

07 · Continuous

Tekan Run - pompa beroperasi pada ritmenya sendiri.

Pada operasi nyata: 60-180 stroke per menit tergantung tekanan udara dan back pressure. Konsumsi udara 0,5-3 SCFM per gpm. Self-priming sampai 5 m, run-dry safe.

Run pump

Keunggulan Pompa AODD Yamada

Dapat Beroperasi Tanpa Listrik dan ATEX Ready

Aman beroperasi di area berpotensi ledakan.

Self Priming dan Tahan Dry Run

Tidak perlu perawatan dan treatment khusus saat pompa berhenti beroperasi.

Tahan Material Abrasif dan Berviskositas Tinggi

Slurry, cairan korosif, minyak, mayoritas fluida dapat dipindahkan dengan pompa ini.

Bolted Construction

Mudah diperbaiki dan tahan kebocoran.

Bermacam Varian Material

Disesuaikan untuk segala kebutuhan dan kondisi.

Deskripsi dan Konstruksi

Pompa diafragma yang digerakkan oleh udara memiliki dua fungsi utama. Pertama, sebagai pompa transfer karena cairan yang akan dipindahkan memiliki tekstur seperti pasta, sehingga model diafragma lebih cocok digunakan. Kedua, sebagai langkah pengaman karena penggeraknya menggunakan udara (bukan motor listrik), maka penggunaannya untuk mentransfer bahan bakar minyak (BBM) yang mudah terbakar sangat aman.

Pompa Diafragma Yamada menggunakan tekanan udara dari kompresor sebagai tenaga penggeraknya. Pompa ini sangat cocok digunakan untuk memompa cairan yang mudah terbakar, seperti cairan kimia atau bahan bakar minyak (BBM).

Salah satu contoh penggunaannya adalah untuk menguras BBM di kapal yang akan direparasi. Dalam proses perbaikan, seluruh BBM di dalam kapal perlu dikuras. Namun, pompa kapal tidak dapat mencapai BBM yang tersisa di dasar tangki karena pipa hisapnya terletak beberapa sentimeter di atasnya. Selain itu, tangki BBM memiliki kapasitas besar, sehingga masih terdapat ribuan liter BBM yang tersisa.

Features & Benefits

• Handle a wide variety of fluids with high solids content: No close fitting or rotating parts so liquid with high solids content and/or particle size can be easily pumped.
• Self Priming: The Yamada pump design (incorporating internal check valves) provides high suction lift even at dry start-up and with heavier fluids.
• Ability to run dry: No close fitting or sliding parts are at risk-the pump can run dry without damage.
• Variable flow rate and discharge pressure: Yamada pumps will run at any setting within their operating range simply by adjusting the air inlet pressure and system conditions. One pump can fit a broad spectrum of applications.
• Portable/Simple Installation: Yamada pumps transport easily to the application site. Simply connect an air supply, attach fluid connections, and the pump is ready to perform. There are no complex controls to install or operate.
• Dead Head: The discharge line can be closed with no damage or wear. The pump will simply slow down and stop.
• Shear sensitive: The gentle nature and minimal parts contact with the liquid make Yamada pumps an excellent choice for shear sensitive fluids.
• Safe Operation: Powered by compressed air, Yamada pumps are intrinsically safe.
• Submersible: If external components are compatible, Yamada pumps can be submerged in liquids by simply running the exhaust line above the liquid level.
• Pumping efficiency remains constant: There are no rotors, gears, or pistons, which wear over time and lead to the gradual decline in performance/flow rate.

Engineering Design

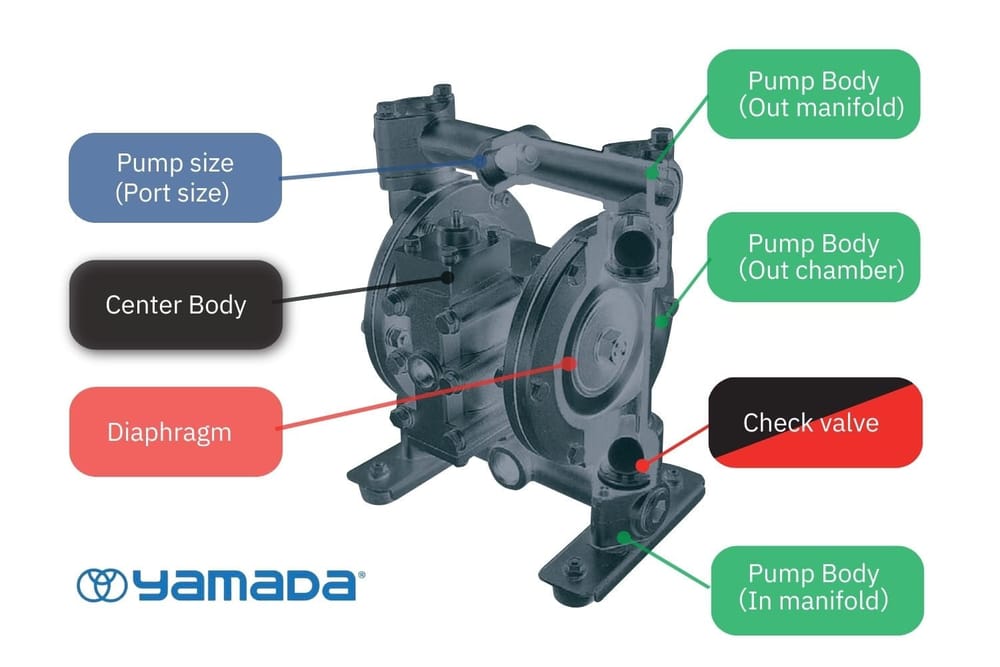

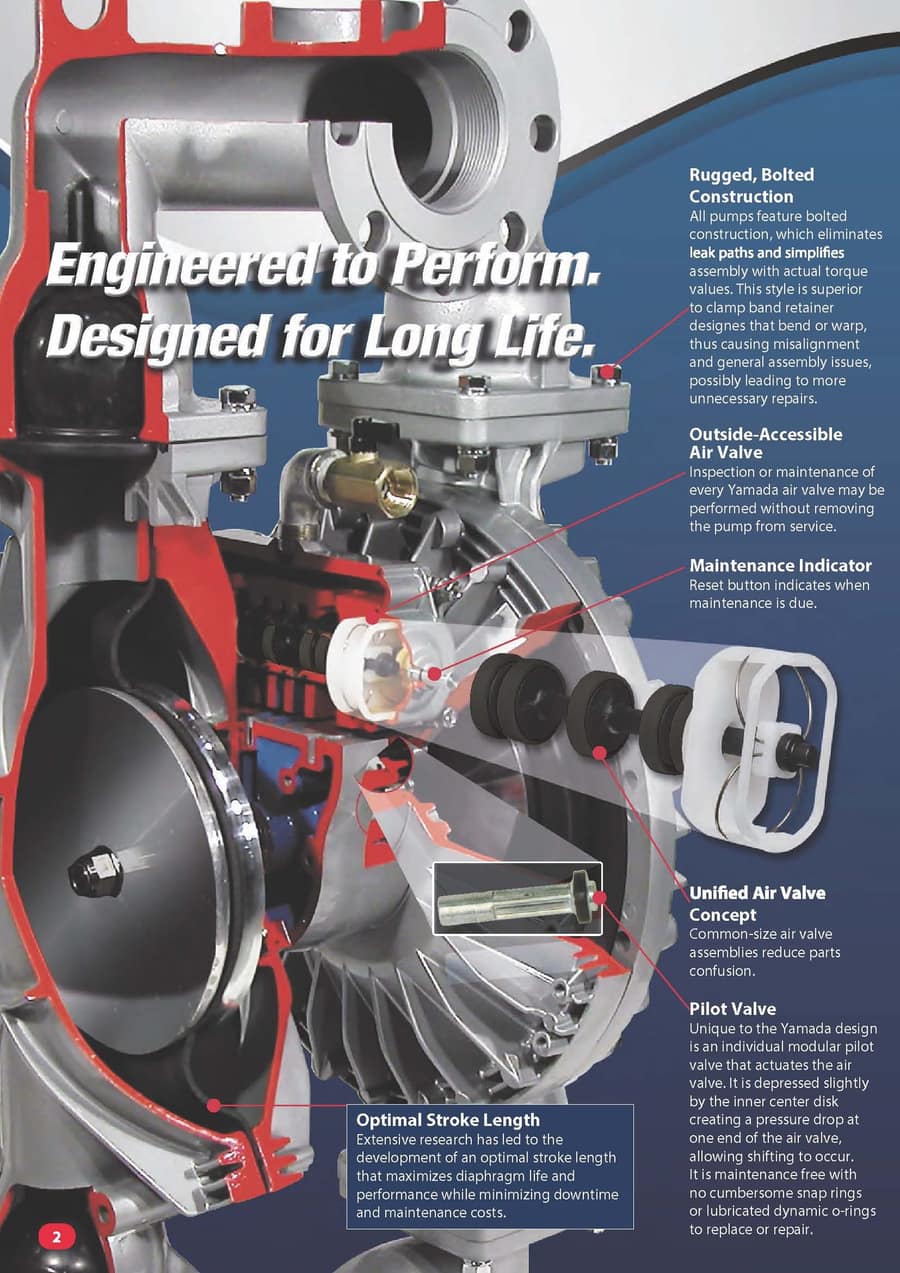

• Rugged, Bolted Construction: All pumps feature bolted construction, which eliminates leak paths and simplifies assembly with actual torque values. This style is superior to clamp band retainer designs that bend or warp, thus causing misalignment and general assembly issues, possibly leading to more unnecessary repairs.
• Outside-Accessible Air Valve: Inspection or maintenance of every Yamada air valve may be performed without removing the pump from service.
• Maintenance Indicator: Reset button indicates when maintenance is due.
• Unified Air Valve Concept: Common-size air valve assemblies reduce parts confusion.
• Pilot Valve: Unique to the Yamada design is an individual modular pilot valve that actuates the air valve. It is depressed slightly by the inner center disk creating a pressure drop at one end of the air valve, allowing shifting to occur. It is maintenance free with no cumbersome snap rings or lubricated dynamic o-rings to replace or repair.
• Optimal Stroke Length: Extensive research has led to the development of an optimal stroke length that maximizes diaphragm life and performance while minimizing downtime and maintenance costs.

Description

The Yamada Diaphragm Pump is a diaphragm pump for general industry that enables transport of a wide range of liquids.

Application

• Transporting a wide range of liquids
• Handling chemicals and other corrosive substances
• Transferring wastewater generated in factories or industries
• Applications involving filter presses
• Supplying oil, paint, and similar materials without causing damage

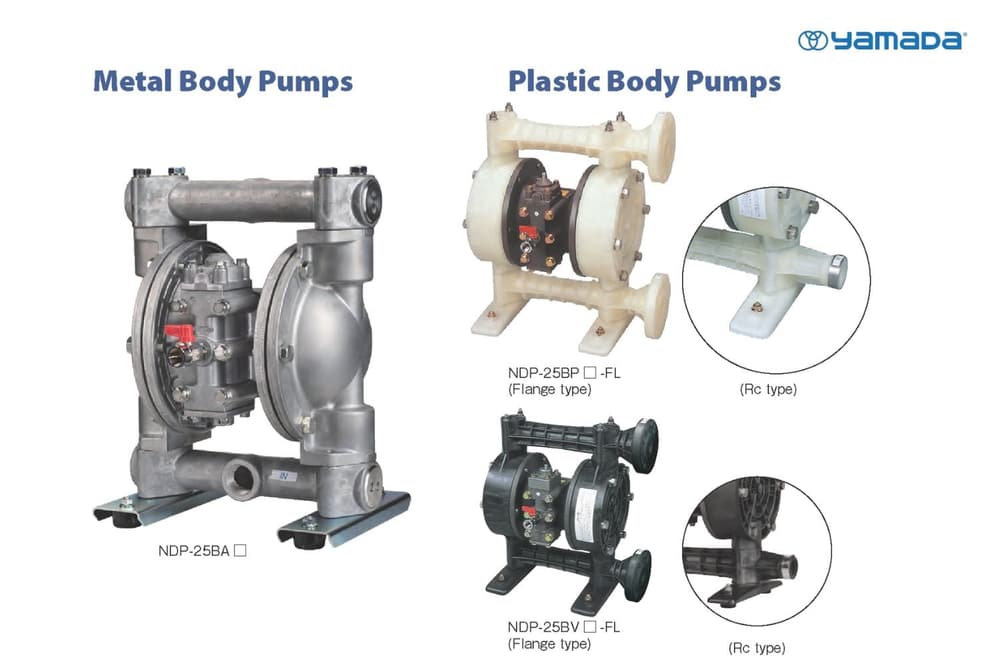

Varian material

Yamada AODD tersedia dalam empat seri material body untuk kompatibilitas fluida yang berbeda:

• Polypropylene (PP) untuk asam dan basa lemah, suhu sampai 65 °C, biaya paling rendah
• PVDF (Kynar) untuk asam kuat (HCl, HNO3, H2SO4), pelarut organik agresif, suhu sampai 90 °C
• Aluminium untuk hidrokarbon, BBM, oli, dan mayoritas pelarut non-polar - ATEX certified untuk transfer fluida mudah terbakar

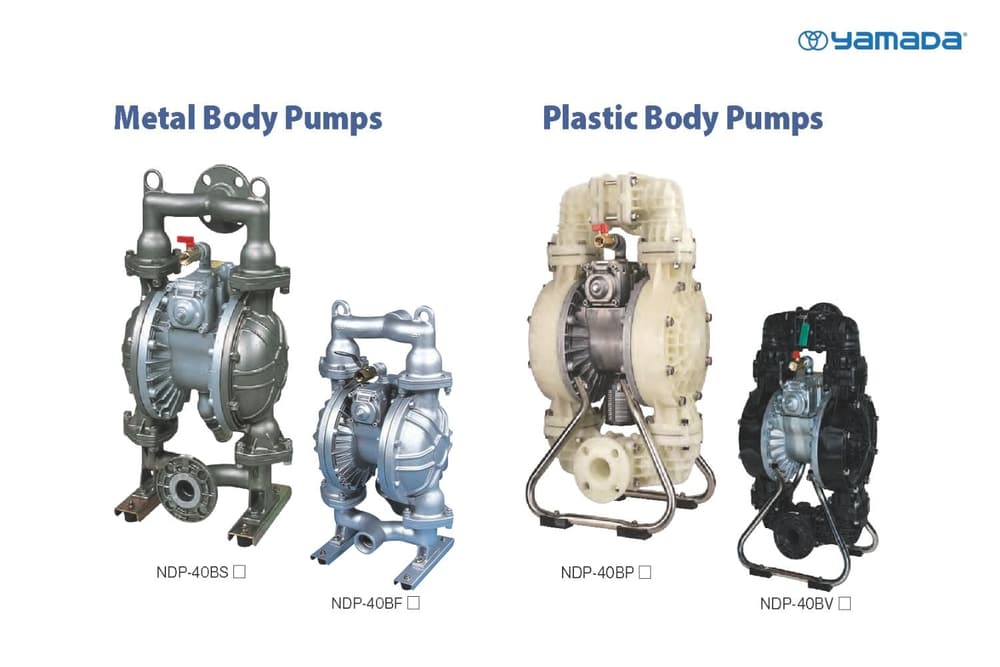

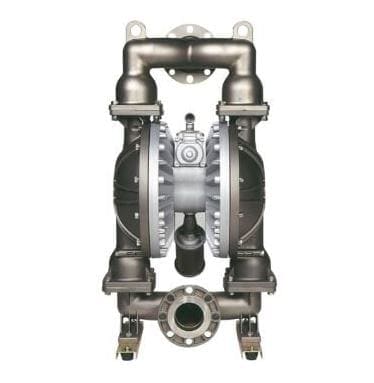

• Stainless Steel SS316 untuk industri makanan-minuman, farmasi (FDA-compliant grade), dan kimia korosif suhu tinggi sampai 120 °C

Pilihan diafragma: Santoprene (umum, tahan abrasi), PTFE (chemical-resistant universal), EPDM (food-grade), Hytrel (high-temperature). Ball check valve mengikuti material body atau spec khusus per fluida.

Kondisi operasi optimal

Kapasitas standar mencakup rentang 5 sampai 1.000 liter per menit dengan max discharge head 8 bar (sesuai tekanan udara supply). Suction lift sampai 4 meter saat pompa kering, sampai 8 meter setelah priming. Tekanan udara operasi 2 sampai 8 bar; konsumsi udara berbanding lurus dengan flow output. Cocok untuk fluida viskositas tinggi sampai 40.000 cP, mengandung solid sampai 25% by volume (tergantung diafragma material).

Sertifikasi dan standar

• ATEX-certified untuk varian aluminium dan SS, area klasifikasi Zona 1 dan Zona 2 untuk gas/vapour
• FDA-compliant material set (SS316 + PTFE + EPDM) untuk industri makanan-minuman dan farmasi
• 3-A Sanitary Standard opsional untuk dairy + food applications
• Bolted construction tahan kebocoran, tidak ada wear part dinamis (mechanical seal-free design)

Referensi proyek

Riau Andalan Pulp & Paper / Amazon Papyrus - Desain dan pengiriman paket chemical injection menggunakan pompa AODD untuk dosing biocide, sizing agent, dan retention aid pada production line pulp dan paper. Pilihan PVDF body untuk kompatibilitas dengan kimia agresif sektor pulp.

Sektor otomotif (machine coolant + transfer pelumas) - Aplikasi transfer coolant dan pelumas di rantai nilai otomotif, dengan pilihan body aluminium untuk transfer BBM dan SS316 untuk coolant berbasis air. Lihat studi kasus implementasi AODD di rantai nilai otomotif untuk detail aplikasi.

Application Gallery

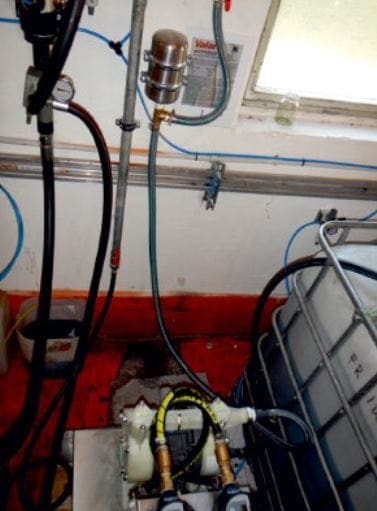

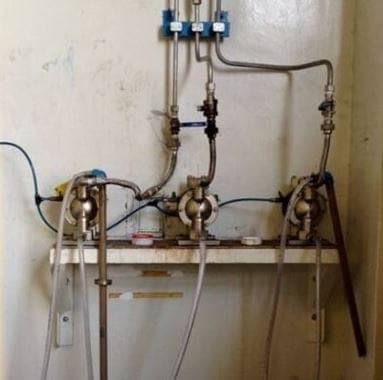

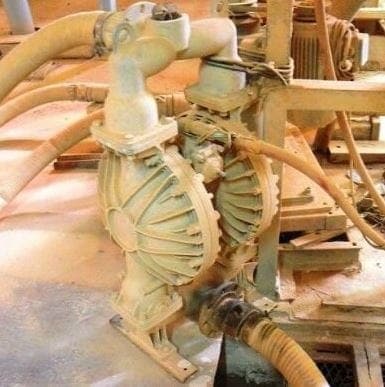

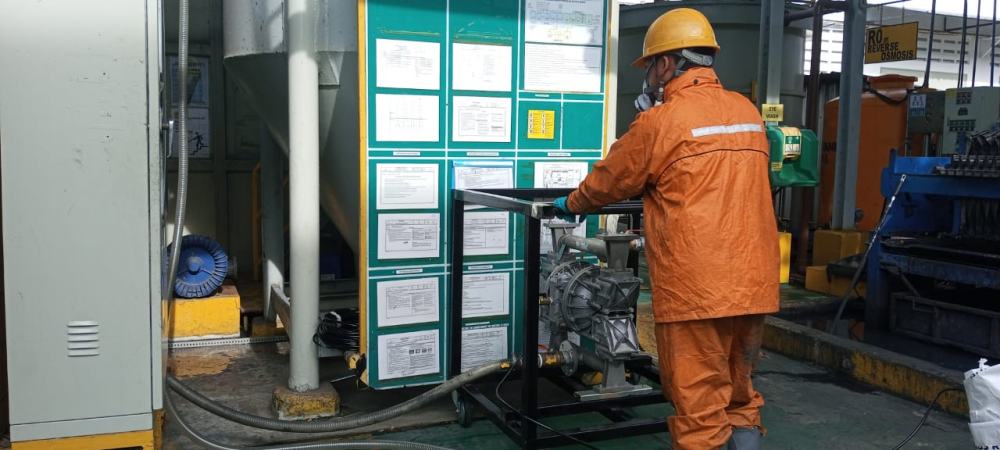

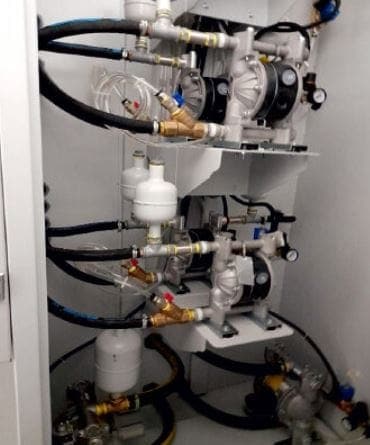

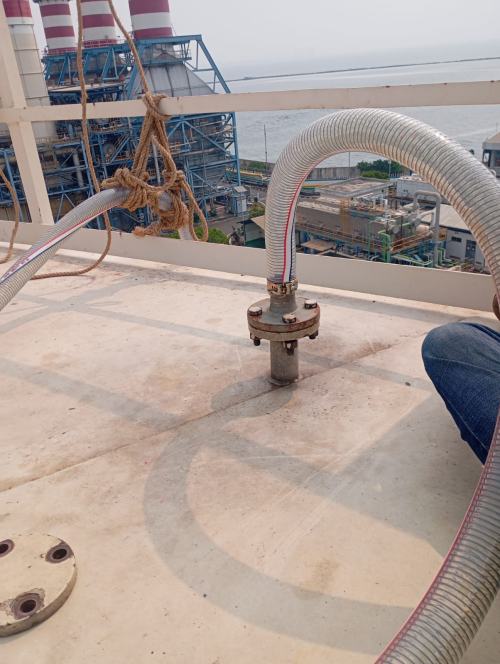

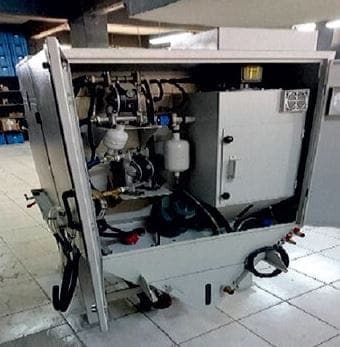

6 application photos preserved (see images: frontmatter, Yamada-Pumps-1.jpg through Yamada-Pumps-6.jpg).
