Industrial Valves from GENEBRE
Valve industri Genebre asal Spanyol: ball valve, butterfly valve, dan check valve untuk kontrol fluida proses dan utility di pabrik serta gedung tinggi.
We Share What We KnowSenin - Jumat 08.00 - 17.00 WIBBekasi, Indonesia
GENEBRE is a market leader and industry standard when it comes to fluid control and high-end taps. They have total control over the whole development process, taking into account the specific requirements of each market while responding to the initial concept and design of the product through manufacturing and commercialization.

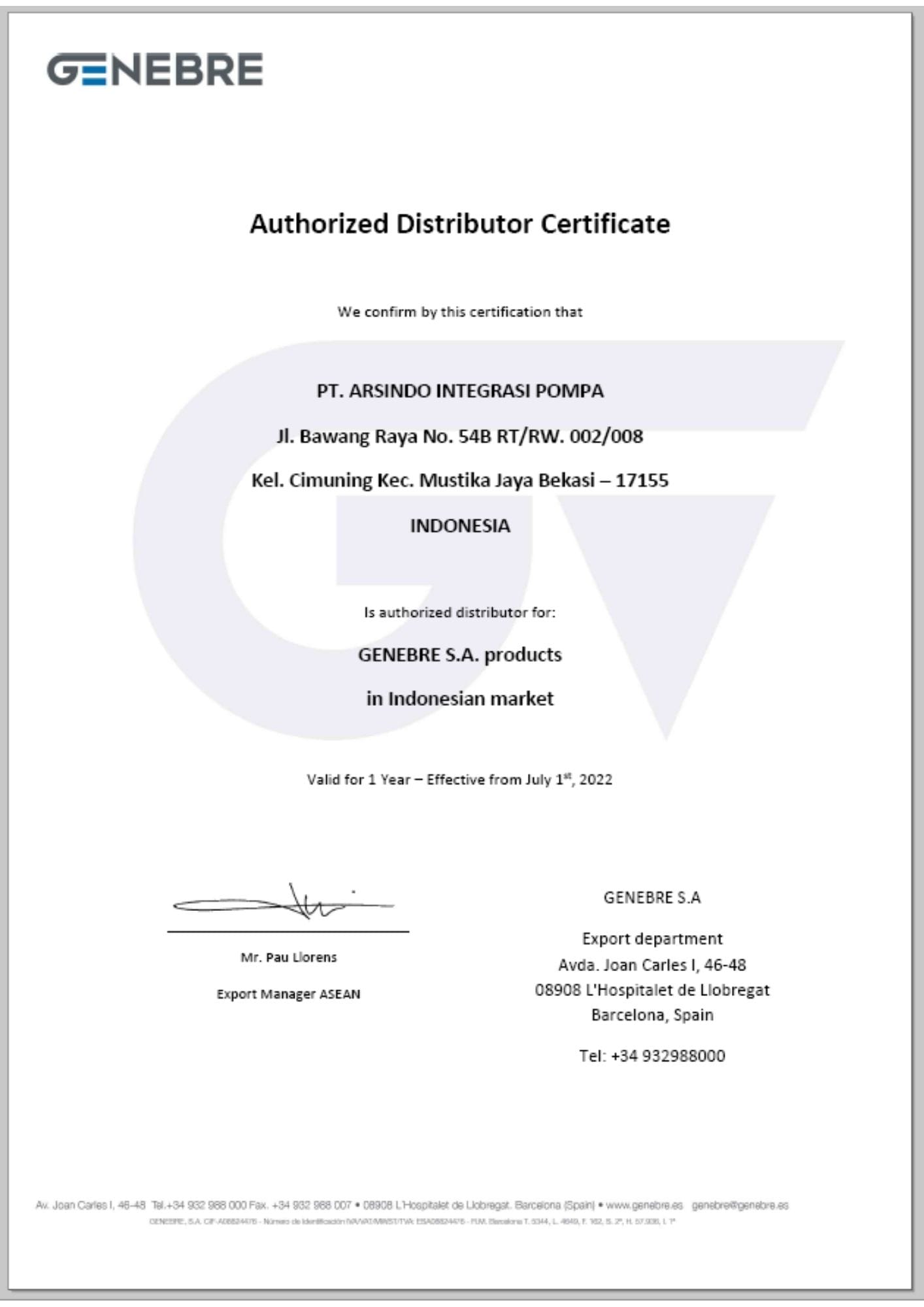

PT Arsindo Integrasi Pompa adalah distributor resmi Genebre di Indonesia.
Quarter-turn ball valve Genebre, dari closed ke open dalam satu gerakan
Gulir untuk menyaksikan mekanisme ball valve flanged dari dalam - bola stainless berputar 90 derajat, PTFE seat, aliran fluida, dan proteksi fire-safe API 607, semuanya dalam satu animasi interaktif.
01 · Valve di pipa
Ball valve flanged di antara dua run pipa.
Body bertekanan PN16-PN40, di-bolt dengan flange ANSI atau DIN ke pipa proses. Quarter-turn handle, langsung ON/OFF dalam satu gerakan tangan.
02 · Cross-section
Belah body: tampak bola, dua seat, dan stem.
Bola stainless atau chrome-plated berputar di antara dua PTFE seat. Stem bertumpu pada thrust washer dan packing gland yang menahan kebocoran ke luar.
03 · Tertutup
Bore tegak lurus pipa: tekanan tertahan.
Saat handle tegak lurus pipa, lubang bola tegak ke atas. Fluida menabrak permukaan bola dan tekanan upstream tertahan penuh oleh seat downstream.
04 · Quarter-turn
Putar handle 90 derajat: bola berputar bersama stem.
Square drive di atas stem mengunci handle ke bola. Tidak ada gear, tidak ada throttling. Operasi ON/OFF deterministic dalam kurang dari 1 detik untuk size kecil.
05 · Bore selaras
Lubang bola selaras dengan ID pipa.
Pada full-port ball valve, bore size = pipe ID. Tidak ada penyempitan, tidak ada pressure drop signifikan. Aliran turbulence-free.
06 · Terbuka
Aliran penuh menembus valve.
Kecepatan aliran kembali ke nilai upstream. Pada handle paralel pipa, valve fully open. Posisi handle = posisi bore - operator tahu status valve dari satu pandangan.
07 · Fire-safe
Bila PTFE seat terbakar, body steel jadi seat sekunder.
Seri Genebre fire-safe (API 607 / API 6FA): saat seal soft seat terbakar, recess pada body bertindak sebagai metal-to-metal seat backup. Valve tetap shut-off pada 650 derajat Celsius selama 30 menit.
Ringkasan cara kerja quarter-turn ball valve Genebre untuk pembaca yang menonaktifkan animasi atau pada perangkat tanpa WebGL.
Valve di pipa
Ball valve flanged dipasang di antara dua run pipa dengan flange ANSI atau DIN. Quarter-turn handle memberikan kontrol ON/OFF dalam satu gerakan tangan.
Cross-section
Bola stainless berputar di antara dua PTFE seat. Stem bertumpu pada thrust washer dan packing gland yang menahan kebocoran.
Posisi tertutup
Handle tegak lurus pipa, bore bola tegak ke atas. Tekanan upstream tertahan penuh oleh seat downstream - tidak ada aliran.
Quarter-turn
Putar handle 90 derajat untuk membuka. Square drive mengunci handle ke bola - tidak ada gear, operasi deterministic kurang dari 1 detik.
Bore selaras pipa
Full-port ball valve: bore size sama dengan pipe ID. Tidak ada penyempitan, tidak ada pressure drop signifikan, aliran turbulence-free.
Posisi terbuka
Handle paralel pipa, valve fully open. Posisi handle mencerminkan posisi bore - operator tahu status valve hanya dari pandangan luar.
Fire-safe API 607
Saat PTFE seat terbakar, recess body baja menjadi metal-to-metal seat sekunder. Valve tetap shut-off pada 650 derajat Celsius selama 30 menit.
Lini Produk Industrial
- Ball Valves
- Butterfly Valves
- Regulation and Control Valves
- Check Valves
- Gate Valves
- Globe Valves
- Needle Valves
- Fire Protection Valves
- Accessories
- Sanitary Line
- Automation and Control
- Fittings
- Industrial Instrumentation
Lini Produk Hydrosanitary
Sanitary Valves from the well-known company and world leader in fluid management, GENEBRE.
Our section of Hydrosanitary line goods carries a wide variety of valves, accessories, and water meters that meet the highest standards for quality.
- Valves & Accessories
- Climate Control
- Gas Valves
- Solenoid Valves
- Fittings
- Water Meters
Dokumentasi dan Katalog
Genebre, a top producer of fluid control valves and accessories, pays great attention to every component of the product to provide the highest level of safety and dependability. If you have any questions or need assistance with anything related to the hydrosanitary product range, don't hesitate to contact us.
Varian material
Lini Genebre tersedia dalam pilihan material lengkap untuk berbagai duty fluida:
- Brass + bronze untuk air bersih, irigasi, dan aplikasi sanitary umum
- Cast iron untuk industrial water, chilled water, dan steam pressure rendah
- Stainless steel SS316 / SS304 untuk korosif, food-grade, dan farmasi
- PVC / PP / PVDF untuk kimia agresif, asam, dan pelarut
End connection: threaded BSP/NPT, flanged ANSI/DIN, wafer-style, atau lug-style sesuai kebutuhan piping system. Actuator opsional: pneumatic, electric, atau manual gear.
Kondisi operasi optimal
Pressure rating dari PN10 sampai PN40 (10 sampai 40 bar) untuk lini industrial standard, sampai PN63 untuk fire protection valves. Suhu operasi -20 °C sampai +180 °C (steam-rated). Cocok untuk on/off duty (gate, ball valve), throttling (globe, needle), atau control loop (dengan actuator + positioner).
Sertifikasi dan standar
- Compliance EN 12266 untuk testing valve industrial
- API 6D untuk pipeline valves (gate, ball, check)
- API 607 / API 6FA fire-safe untuk fire protection valves
- ATEX-certified opsional untuk solenoid valves di area klasifikasi
- WRAS approved untuk water meters di lini hydrosanitary
- Genebre adalah ISO 9001 + ISO 14001 certified sebagai produsen
Referensi proyek
Valve Genebre terpasang di banyak proyek Arsindo sebagai komponen sistem pompa: paket fire pump (gate valve + check valve + control valve), sistem booster gedung (pressure relief, isolation), dan dewatering tambang (anti-water-hammer check valve). Distributor relationship Arsindo dengan Genebre memungkinkan delivery cepat untuk emergency replacement di proyek terpasang.
Untuk daftar valve spesifik dan permintaan penawaran, hubungi tim engineering Arsindo via /contact/ dengan detail aplikasi (jenis fluida, pressure, suhu, frequency on/off, ukuran piping).
Galeri
FAQ
Pertanyaan umum
01Tipe valve Genebre apa yang tersedia di Arsindo?
Ball valve (full-port dan reduced-port, ukuran 1/2 inch sampai 12 inch), butterfly valve (lug type, wafer type, fully lined PTFE), check valve (swing, lift, dual-plate), gate valve (rising stem, non-rising stem), dan globe valve untuk throttling. Material body cast iron, ductile iron, stainless SS304/SS316, dan PTFE-lined untuk service kimia. Semua tersedia manual atau actuated (electric, pneumatic).
02Aplikasi tipikal untuk Genebre valve?
Process plant: shut-off dan throttling steam, kondensat, hot water sampai 200 C. Building MEP: chilled water, condenser water, fire main, sanitary water. Industrial: chemical process, fuel transfer, compressed air. Mining: slurry slurry shut-off. Marine: ballast dan firewater system. Pemilihan tipe berdasarkan cycling frequency, pressure rating, dan media.
03Apa pressure rating dan temperature limit Genebre standar?
Ball valve PN16/PN25/PN40 (16-40 bar) untuk service hingga 180 C standar. Butterfly valve PN10/PN16 (10-16 bar) sampai 150 C dengan EPDM seat. Untuk service di luar range standar (high pressure 100+ bar atau cryogenic <-40 C), Arsindo menyediakan special order via pabrik Genebre Spanyol dengan lead time 8-14 minggu.
04Apakah Genebre valve bersertifikat untuk fire-safe service?
Ya. Seri ball valve dan gate valve fire-safe Genebre tersedia dengan API 607 / API 6FA fire-safe certification. Cocok untuk fuel transfer, gas processing, dan oil-and-gas downstream. Untuk service hidrokarbon kritikal, kami juga sediakan low-emission packing per ISO 15848 (fugitive emission test certified).
05Stock dan lead time Genebre valve di Arsindo?
Stock standar untuk size 1/2-4 inch ball valve dan butterfly valve PN16: ready 1-3 hari di gudang Bekasi. Untuk size besar (6-12 inch) atau actuated valve: 4-8 minggu. Special material (Hastelloy, Monel, duplex stainless) atau special configuration: 12-20 minggu via factory order Spanyol.
REFERENSI
Referensi
- Genebre Valves Product Catalog - Genebre SA, Spain
- API 607 Fire Test for Quarter-Turn Valves and Valves Equipped with Nonmetallic Seats - American Petroleum Institute
- ISO 15848 Industrial valves Measurement test and qualification procedures for fugitive emissions - International Organization for Standardization
- EN 12266 Industrial valves Testing of metallic valves - European Committee for Standardization
